ઉત્પાદન
ત્રણ તબક્કા ચાર-વાયર દિવાલ-માઉન્ટ થયેલ સક્રિય હાર્મોનિક ફિલ્ટર
અદ્યતન તકનીક અને પ્રીમિયમ સામગ્રીથી રચાયેલ જીયાથી નવીનતમ ત્રણ-તબક્કા ચાર-વાયર દિવાલ-માઉન્ટ થયેલ એક્ટિવ હાર્મોનિક ફિલ્ટર ખરીદો. આ કટીંગ-એજ સોલ્યુશન ચોક્કસ હાર્મોનિક શમન, ઉચ્ચ ફિલ્ટરિંગ કાર્યક્ષમતા અને તટસ્થ લાઇન ફિલ્ટરિંગ ક્ષમતાઓ પ્રદાન કરે છે, જે તેને માંગણી કરવા માટે આદર્શ બનાવે છે. શ્રેષ્ઠ શક્તિ ગુણવત્તાની આવશ્યકતા ઉદ્યોગો માટે યોગ્ય. તમારી સિસ્ટમના પ્રભાવને ખરીદવા અને વધારવા માટે હવે અમારો સંપર્ક કરો!
ત્રણ તબક્કાના ચાર-વાયર વોલ-માઉન્ટ થયેલ એક્ટિવ હાર્મોનિક ફિલ્ટર (એએચએફ) ત્રણ-તબક્કાના ચાર-વાયર સિસ્ટમ્સ માટે અદ્યતન હાર્મોનિક શમન અને શક્તિ ગુણવત્તામાં સુધારો પ્રદાન કરે છે. ડીએસપી+સીપીએલડી ડિજિટલ નિયંત્રણ અને ત્રણ-સ્તરની ટોપોલોજીનો ઉપયોગ કરીને, તે ચોક્કસ હાર્મોનિક વર્તમાન વળતર પ્રદાન કરે છે. કી સુવિધાઓમાં વિશાળ હાર્મોનિક ફિલ્ટરિંગ રેન્જ (2 થી 50 મી), ઉચ્ચ ફિલ્ટરિંગ રેટ (95%સુધી), સ્કેલેબિલીટી માટે મોડ્યુલર ડિઝાઇન અને તટસ્થ લાઇન ફિલ્ટરિંગ ક્ષમતા શામેલ છે. વિવિધ વર્તમાન રેટિંગ્સ (25 એ થી 150 એ) અને વોલ્ટેજ સ્તર (220 વી થી 690 વી) માં ઉપલબ્ધ, એએચએફ માંગના વાતાવરણમાં સ્થિર અને કાર્યક્ષમ કામગીરીની ખાતરી આપે છે.
મોડેલ વર્ણન:
| અઘડ | આહુ | 0.4 | 50 એ | / | 4 એલ | W |
| ઉદ્યોગ -ખડી | સક્રિય હાર્મોનિક ફિલ્ટર | વોલ્ટેજ સ્તર 0.22: 220 વી 0.4: 380V ± 20% 0.5: 500 વી ± 20% 0.69: 690 વી ± 20% |
રેટેડ ક્ષમતા （કેવીએઆર） 25/50/75/100/150A | 4 એલ: ત્રણ-તબક્કા ચાર વાયર | ડબલ્યુ: દિવાલ-માઉન્ટ થયેલ |
લક્ષણો:
DS ડીએસપી+સીપીએલડી બધા ડિજિટલ કંટ્રોલ કોર, ત્રણ-સ્તરની ટોપોલોજી ટેકનોલોજી, એડવાન્સ હાર્મોનિક ડિટેક્શન એલ્ગોરિધમ અને પીડબ્લ્યુએમ નિયંત્રણ વ્યૂહરચનાનો ઉપયોગ હાર્મોનિક વર્તમાનનું સચોટ વળતર પ્રાપ્ત કરવા માટે કરો.
Mod મોડ્યુલર ડિઝાઇન અપનાવો, જે બહુવિધ મોડ્યુલોના સમાંતર જોડાણની સુવિધા આપે છે, થોડી જગ્યા લે છે અને જાળવવાનું સરળ છે.
Air સ્વતંત્ર હવા નળીઓ અને સ્વતંત્ર વેરહાઉસની માળખાકીય રચના ઉપકરણોના સ્થિર કામગીરીની ખાતરી આપે છે.
To તે 2 થી 50 હાર્મોનિક્સ સુધીની વિવિધ હાર્મોનિક્સમાં હાર્મોનિક્સને ફિલ્ટર કરી શકે છે, અને તે જ સમયે ત્રણ-તબક્કાના અસંતુલનની સમસ્યાને હલ કરી શકે છે.
Har હાર્મોનિક ફિલ્ટરિંગ રેટ વધારે છે. જો ક્ષમતા પરવાનગી આપે છે, તો હાર્મોનિક વર્તમાન ફિલ્ટરિંગ રેટ 95%જેટલો .ંચો હોઈ શકે છે. ઉપકરણોના લાંબા ગાળાના સ્થિર કામગીરીને સુનિશ્ચિત કરવા માટે 100% વર્તમાન મર્યાદિત આઉટપુટ સેટ કરો.
અરજીઓ:
વિવિધ એપ્લિકેશનોમાં પાવર ગુણવત્તા જાળવવા માટે ત્રણ-તબક્કા ચાર-વાયર દિવાલ-માઉન્ટ થયેલ સક્રિય હાર્મોનિક ફિલ્ટર્સ આવશ્યક છે:
● ડેટા કેન્દ્રો:સંવેદનશીલ ઉપકરણોની સુરક્ષા અને અવિરત કામગીરીની ખાતરી.
● હોસ્પિટલો:જટિલ તબીબી સિસ્ટમો માટે સ્વચ્છ અને વિશ્વસનીય શક્તિ પ્રદાન કરવી.
● Industrial દ્યોગિક વાતાવરણ:પેટ્રોકેમિકલ, ફાર્માસ્યુટિકલ, સ્ટીલ અને સેમિકન્ડક્ટર મેન્યુફેક્ચરિંગમાં પાવર ગુણવત્તા અને કાર્યક્ષમતામાં વધારો.
● કાપડ અને પ્રકાશ ઉદ્યોગ:હાર્મોનિક વિકૃતિને ઘટાડવું અને ઓપરેશનલ કાર્યક્ષમતામાં સુધારો કરવો.
● નવીનીકરણીય energy ર્જા પ્રણાલીઓ:નવીનીકરણીય energy ર્જા સ્ત્રોતોનું સ્થિર ગ્રીડ જોડાણની સુવિધા.
ત્રણ-તબક્કા ચાર-વાયર દિવાલ-માઉન્ટ થયેલ એક્ટિવ હાર્મોનિક ફિલ્ટર્સ, વિવિધ શ્રેણીમાં શક્તિની ગુણવત્તાને izing પ્ટિમાઇઝ કરવા માટે એક મજબૂત અને સ્વીકાર્ય સોલ્યુશન પ્રદાન કરે છે.
તકનીકી પરિમાણો:
| 220 વી શ્રેણી | 380 વી શ્રેણી | 500 વી શ્રેણી | 690 વી શ્રેણી | ||
| Altંચાઈ | <2000 મી, 2000 મીથી ઉપર, જીબી/ટી 3859.2 અનુસાર ડરેટ કરો | ||||
| આજુબાજુનું તાપમાન | -20 ～+50 ℃ | ||||
| સંબંધી | ≤90%, જ્યારે માસિક લઘુત્તમ તાપમાન 25 ℃ હોય ત્યારે સપાટી પર કોઈ ઘનીકરણ નથી | ||||
| પ્રદૂષિત સ્તર | સ્તર III નીચે | ||||
| કાર્યકારી વોલ્ટેજ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V±20% | |
| કામકાજની આવર્તન | 50 હર્ટ્ઝ ± 5% | ||||
| વળતર વર્તમાન | 25 એ | 25/50/75/100/150 એ | 100 એ | 100 એ | |
| ગ્રીડનું માળખું | એલ/એન | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| એકમોની સંખ્યા સમાંતર સાથે જોડાયેલ |
સર્વસામાન્ય | ||||
| એકંદર મશીન કાર્યક્ષમતા | ≥97% | ||||
| ગ્રીડનું માળખું | 32kHz | 16 કે | 12.8kHz | 12.8kHz | |
| વળતરની મર્યાદા | 2 ～ 50 ટાઇમ્સ, એક વળતર દર એડજસ્ટેબલ છે | ||||
| કાર્ય -પસંદગી | પ્રતિક્રિયાશીલ શક્તિ | પ્રતિક્રિયાશીલ શક્તિ, પ્રતિક્રિયાશીલ શક્તિ + અસમપ્રમાણતા | |||
| પ્રતિક્રિયાશીલ શક્તિ વળતર -દર | ≥95% | > 92% | |||
| તટસ્થ ફિલ્ટરિંગ ક્ષમતા | તટસ્થ લાઇન ફિલ્ટરિંગ ક્ષમતા તબક્કા ફિલ્ટરિંગ ક્ષમતા કરતા 3 ગણા છે | ||||
| સંપૂર્ણ પ્રતિસાદ સમય | ＜ 10 એમએસ | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| અવાજ | D60 ડીબી | D60 ડીબી | D65 ડીબી | D65 ડીબી | |
| નિયંત્રણ પદ્ધતિ | 2-વે આરએસ 485 ઇન્ટરફેસ (જીપીઆરએસ/વાઇફાઇને સપોર્ટ કરે છે) | ||||
| રક્ષણ | Overload, software/hardware overcurrent, grid overvoltage and undervoltage, power failure, overtemperature, frequency abnormality protection, etc. | ઓવરલોડ, સ software ફ્ટવેર/હાર્ડવેર ઓવરકન્ટરેન્ટ, ગ્રીડ ઓવરવોલ્ટેજ અને અન્ડરવોલ્ટેજ, ગ્રીડ વોલ્ટેજ અસંતુલન, પાવર નિષ્ફળતા, ઓવરટેમ્પરેચર, ફ્રીક્વન્સી અસામાન્યતા, શોર્ટ સર્કિટ પ્રોટેક્શન, વગેરે. | |||
| સ્થાપન પદ્ધતિ | અકસ્માત | દાદર | |||
| આગામી રેખા | બેક ઇનકમિંગ （રેક પ્રકાર） 、 અપર ઇનકમિંગ （દિવાલ-માઉન્ટ）） | આગામી રેખા | |||
| સંરક્ષણ સ્તર | ટ ip૦) | ||||
મોડેલ અને સ્પષ્ટીકરણ:
| નમૂનાઓ | ||||
|---|---|---|---|---|

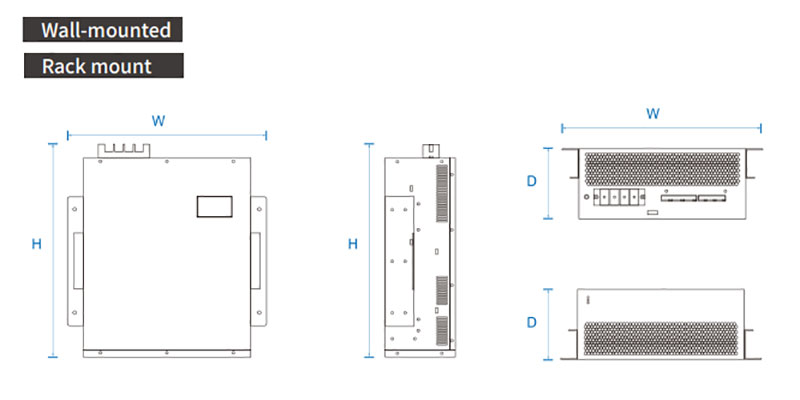

| નમૂનો | રેટેડ વર્તમાન (એ) | સિસ્ટમ વોલ્ટેજ (વી) | પરિમાણો (ડી*ડબલ્યુ*એચ) | ઠંડક પદ્ધતિ |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 મીમી | દબાણયુક્ત હવા ઠંડક |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 મીમી | |
| Gy apf-0.4-50a/4l-r/w | 50 | 380 ± 20% | 460*490*89 મીમી | |
| Gy apf-0.4-75a/4L-R/W | 75 | 380 ± 20% | 500*510*190 મીમી | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 મીમી | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 મીમી | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275 મીમી | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 મીમી | |
