ઉત્પાદન
500 વી રેક માઉન્ટ એક્ટિવ હાર્મોનિક ફિલ્ટર
વિશ્વસનીય 500 વી રેક માઉન્ટ એક્ટિવ હાર્મોનિક ફિલ્ટર શોધી રહ્યાં છો? ગેયા જથ્થાબંધ ભાવે ઉચ્ચ ગુણવત્તાવાળા ઉકેલો પ્રદાન કરે છે, જે ઝડપી ગતિવાળા ઉદ્યોગોની માંગને પહોંચી વળવા માટે રચાયેલ છે. અમારા ફિલ્ટર્સ શ્રેષ્ઠ પ્રદર્શન અને કાર્યક્ષમતાની ખાતરી કરે છે. વધુ માહિતી માટે અને અમારી ફેક્ટરીમાંથી સીધા જ શ્રેષ્ઠ સોદો મેળવવા માટે હવે અમારો સંપર્ક કરો!
500 વી રેક માઉન્ટ એક્ટિવ હાર્મોનિક ફિલ્ટર (એએચએફ) 500 વી (± 20%) થ્રી-ફેઝ ફોર-વાયર (3 પી 4 ડબલ્યુ) અને થ્રી-ફેઝ થ્રી-વાયર (3 પી 3 ડબલ્યુ) પાવર સિસ્ટમ્સમાં હાર્મોનિક શમન માટે એક મજબૂત સોલ્યુશન આપે છે. આ રેક-માઉન્ટ થયેલ એકમ 50 મી હાર્મોનિક સુધીના ચોક્કસ હાર્મોનિક વર્તમાન વળતર માટે અદ્યતન ડીએસપી+સીપીએલડી ડિજિટલ નિયંત્રણ અને ત્રણ-સ્તરની ટોપોલોજીને રોજગારી આપે છે. તેની મોડ્યુલર ડિઝાઇન સમાંતર જોડાણ દ્વારા સ્કેલેબિલીટીને સરળ બનાવે છે, જાળવણીને સરળ બનાવતી વખતે ઉચ્ચ ક્ષમતાને સક્ષમ કરે છે. 100 એ રેટેડ વર્તમાન મોડેલ ઉચ્ચ-વોલ્ટેજ એપ્લિકેશનોમાં હાર્મોનિક વિકૃતિને અસરકારક રીતે સંબોધિત કરે છે. ફરજિયાત હવા ઠંડક વિશ્વસનીય, લાંબા ગાળાના ઓપરેશનની ખાતરી આપે છે. 500 વી રેક માઉન્ટ એક્ટિવ હાર્મોનિક ફિલ્ટર industrial દ્યોગિક વાતાવરણની માંગ માટે અપવાદરૂપ પાવર ગુણવત્તા સંચાલન પ્રદાન કરે છે.
મોડેલ વર્ણન:
| અઘડ | આહુ | 0.5 | 100 એ | / | 4 એલ | R |
| ઉદ્યોગ -ખડી | સક્રિય હાર્મોનિક ફિલ્ટર | વોલ્ટેજ સ્તર 0.5: 500 વી ± 20% |
રેટેડ ક્ષમતા （કેવર） 100 એ | 3 એલ: ત્રણ-તબક્કા ત્રણ-વાયર 4 એલ: ત્રણ-તબક્કા ચાર વાયર |
આર: રેક માઉન્ટ |
લક્ષણો:
DS ડીએસપી+સીપીએલડી બધા ડિજિટલ કંટ્રોલ કોર, ત્રણ-સ્તરની ટોપોલોજી ટેકનોલોજી, એડવાન્સ હાર્મોનિક ડિટેક્શન એલ્ગોરિધમ અને પીડબ્લ્યુએમ નિયંત્રણ વ્યૂહરચનાનો ઉપયોગ હાર્મોનિક વર્તમાનનું સચોટ વળતર પ્રાપ્ત કરવા માટે કરો.
Mod મોડ્યુલર ડિઝાઇન અપનાવો, જે બહુવિધ મોડ્યુલોના સમાંતર જોડાણની સુવિધા આપે છે, થોડી જગ્યા લે છે અને જાળવવાનું સરળ છે.
Air સ્વતંત્ર હવા નલિકાઓ અને સ્વતંત્ર વેરહાઉસની માળખાકીય રચના ઉપકરણોના સ્થિર કામગીરીની ખાતરી આપે છે.
To તે 2 થી 50 હાર્મોનિક્સ સુધીની વિવિધ હાર્મોનિક્સમાં હાર્મોનિક્સને ફિલ્ટર કરી શકે છે, અને તે જ સમયે ત્રણ-તબક્કાના અસંતુલનની સમસ્યાને હલ કરી શકે છે.
Har હાર્મોનિક ફિલ્ટરિંગ રેટ વધારે છે. જો ક્ષમતા પરવાનગી આપે છે, તો હાર્મોનિક વર્તમાન ફિલ્ટરિંગ રેટ 95%જેટલો .ંચો હોઈ શકે છે. ઉપકરણોના લાંબા ગાળાના સ્થિર કામગીરીને સુનિશ્ચિત કરવા માટે 100% વર્તમાન મર્યાદિત આઉટપુટ સેટ કરો.
અરજીઓ:
500 વી રેક માઉન્ટ એક્ટિવ હાર્મોનિક ફિલ્ટર્સ વિવિધ ઉચ્ચ-વોલ્ટેજ એપ્લિકેશનોમાં પાવર ગુણવત્તા અને ઉપકરણોની વિશ્વસનીયતા જાળવવા માટે જરૂરી છે:
● ભારે ઉદ્યોગ:મોટા મોટર્સ, વીએફડી અને industrial દ્યોગિક સેટિંગ્સની માંગમાં અન્ય બિન-રેખીય લોડ દ્વારા ઉત્પન્ન થયેલ હાર્મોનિક્સને ઘટાડવાનું.
● નવીનીકરણીય energy ર્જા પ્રણાલીઓ:ઉચ્ચ-વોલ્ટેજ ગ્રીડ સાથે જોડાયેલા સૌર અને પવન ફાર્મમાંથી પાવર આઉટપુટ સ્થિર કરવું.
● તેલ અને ગેસ:ઉચ્ચ-વોલ્ટેજ પાવર ડિસ્ટ્રિબ્યુશન સિસ્ટમ્સમાં નિર્ણાયક ઉપકરણોના વિશ્વસનીય કામગીરીની ખાતરી કરવી.
● ખાણકામ કામગીરી:સંવેદનશીલ ઇલેક્ટ્રોનિક સાધનોનું રક્ષણ અને કઠોર વાતાવરણમાં શક્તિની ગુણવત્તા જાળવી રાખવી.
500 વી રેક માઉન્ટ એક્ટિવ હાર્મોનિક ફિલ્ટર્સ સ્થિરતા અને વિશ્વસનીયતાને સુનિશ્ચિત કરીને, ઉચ્ચ-વોલ્ટેજ પાવર સિસ્ટમ્સ માટે અદ્યતન હાર્મોનિક શમન પ્રદાન કરે છે.
તકનીકી પરિમાણો:
| 220 વી શ્રેણી | 380 વી શ્રેણી | 500 વી શ્રેણી | 690 વી શ્રેણી | ||
| Altંચાઈ | <2000 મી, 2000 મીથી ઉપર, જીબી/ટી 3859.2 અનુસાર ડરેટ કરો | ||||
| આજુબાજુનું તાપમાન | -20 ～+50 ℃ | ||||
| સંબંધી | ≤90%, જ્યારે માસિક લઘુત્તમ તાપમાન 25 ℃ હોય ત્યારે સપાટી પર કોઈ ઘનીકરણ નથી | ||||
| પ્રદૂષિત સ્તર | સ્તર III નીચે | ||||
| કાર્યરત વોલ્ટેજ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| કામકાજની આવર્તન | 50 હર્ટ્ઝ ± 5% | ||||
| વળતર વર્તમાન | 25 એ | 25/50/75/100/150 એ | 100 એ | 100 એ | |
| ગ્રીડનું માળખું | એલ/એન | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| એકમોની સંખ્યા સમાંતર સાથે જોડાયેલ |
સર્વથા | ||||
| એકંદર મશીન કાર્યક્ષમતા | ≥97% | ||||
| ગ્રીડનું માળખું | 32kHz | 16 કે | 12.8kHz | 12.8kHz | |
| વળતરની મર્યાદા | 2 ～ 50 ટાઇમ્સ, એક વળતર દર એડજસ્ટેબલ છે | ||||
| કાર્ય -પસંદગી | પ્રતિક્રિયાશીલ શક્તિ | પ્રતિક્રિયાશીલ શક્તિ, પ્રતિક્રિયાશીલ શક્તિ + અસમપ્રમાણતા | |||
| પ્રતિક્રિયાશીલ શક્તિ વળતર -દર |
≥95% | > 92% | |||
| તટસ્થ ફિલ્ટરિંગ ક્ષમતા |
તટસ્થ લાઇન ફિલ્ટરિંગ ક્ષમતા તબક્કા ફિલ્ટરિંગ ક્ષમતા કરતા 3 ગણા છે | ||||
| સંપૂર્ણ પ્રતિસાદ સમય | ＜ 10 એમએસ | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| અવાજ | D60 ડીબી | D60 ડીબી | D65 ડીબી | D65 ડીબી | |
| નિયંત્રણ પદ્ધતિ | 2-વે આરએસ 485 ઇન્ટરફેસ (જીપીઆરએસ/વાઇફાઇને સપોર્ટ કરે છે) | ||||
| રક્ષણ | ઓવરલોડ, સ software ફ્ટવેર/હાર્ડવેર ઓવરકન્ટર, ગ્રીડ ઓવરવોલ્ટેજ અને અન્ડરવોલ્ટેજ, પાવર નિષ્ફળતા, ઓવરટેમ્પરેચર, ફ્રીક્વન્સી અસામાન્યતા સંરક્ષણ, વગેરે. | ઓવરલોડ, સ software ફ્ટવેર/હાર્ડવેર ઓવરકન્ટરેન્ટ, ગ્રીડ ઓવરવોલ્ટેજ અને અન્ડરવોલ્ટેજ, ગ્રીડ વોલ્ટેજ અસંતુલન, પાવર નિષ્ફળતા, ઓવરટેમ્પરેચર, ફ્રીક્વન્સી અસામાન્યતા, શોર્ટ સર્કિટ પ્રોટેક્શન, વગેરે. | |||
| સ્થાપન પદ્ધતિ | અકસ્માત | દાદર | |||
| આગામી રેખા | બેક ઇનકમિંગ （રેક પ્રકાર） 、 અપર ઇનકમિંગ （દિવાલ-માઉન્ટ）） | આગામી રેખા | |||
| સંરક્ષણ સ્તર | ટ ip૦) | ||||
મોડેલ અને સ્પષ્ટીકરણ:
| નમૂનાઓ | ||||
|---|---|---|---|---|

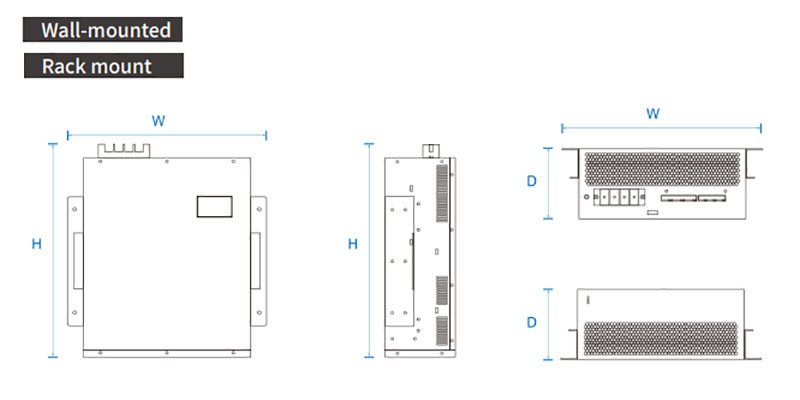

| નમૂનો | રેટેડ વર્તમાન (એ) | સિસ્ટમ વોલ્ટેજ (વી) | પરિમાણો (ડી*ડબલ્યુ*એચ) | ઠંડક પદ્ધતિ |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 મીમી | દબાણયુક્ત હવા ઠંડક |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 મીમી | |
| Gy apf-0.4-50a/4l-r/w | 50 | 380 ± 20% | 460*490*89 મીમી | |
| Gy apf-0.4-75a/4L-R/W | 75 | 380 ± 20% | 500*510*190 મીમી | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 મીમી | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 મીમી | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275 મીમી | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 મીમી | |
